Test av 3 typer av hyvelkuttrar

Vi har genomfört ett djupgående test av tre typer av planhyvlar med olika kuttertyper och jämfört de viktigaste skillnaderna. Skiljer sig raka och spirala skärhuvuden verkligen åt, och är de verkligen så mycket bättre än de vanliga tvåknivskuttrarna? Om du undrar vilken som skulle passa bäst för din verkstad, hittar du svaret här.

---

---

Vi kommer att jämföra den traditionella kuttern, ett spiralformig kutter och en spiralskärande kutter, med fokus på skillnader i ljudnivåer, stålöverlappning, hållbarhet och total kostnad i förhållande till bladets livslängd. Men viktigast av allt kommer vi att undersöka kvaliteten på träfinishen, eftersom det är högsta prioritet.



















Den spiralformade kuttern blir allt mer populärt bland snickare, men det är också ett brett omdebatterat ämne, ofta omgivet av halvsanningar. Det är därför vi bestämde oss för att göra ett detaljerat test åt dig. I det här testet kommer vi att undersöka skillnader i ytan på det hyvlade viket, beräkna klingans och skärets livslängd, mäta och jämföra maskinljudnivåer och visa dig att alla spiralformade skärhuvuden kanske inte är vad du faktiskt letar efter.

---

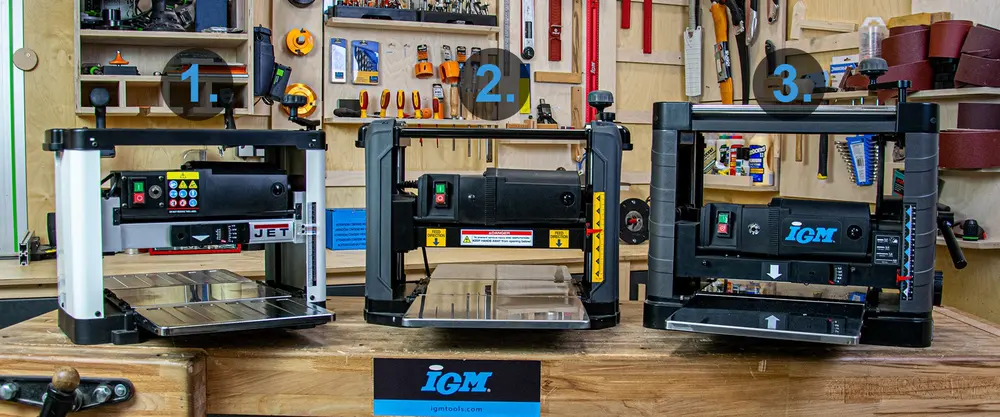

De testade maskinerna:

1. Planhyvel (maskin 1): JET JWP-12 med ett traditionellt tvåknivs skärhuvud med HSS-blad.
2. Planhyvel (maskin 2) med ett spiralformat skärhuvud försett med HSS-skär.
3. Planhyvel (maskin 3): IGM PS33 med ett spiralformigt skärhuvud försett med hårdmetallskär (HW).









De främsta fördelarna med spiralformade skärhuvuden jämfört med traditionella knivskärar är längre livslängd på stålen och högkvalitativ träyta. Vi kommer att testa om detta verkligen är fallet.

1900 HV10 vs. 600 HV10 = förhållande 3,1:1

Hårdmetall är därför upp till tre gånger hårdare än standard HSS-stål och håller sig vass upp till tre gånger längre.
Av detta följer att bladen i IGM PS33 kommer att ha den längsta livslängden.

---

Bladets och skärets livslängd

I nästa beräkning kommer vi att visa dig exakt hur mycket längre livslängden för dessa blad kommer att vara, med tanke på ytterligare parametrar.







Låt oss nu ta en titt på livslängden för skären i den andra maskinens traditionella spiralformade skärhuvud. Spiralskärhuvudet på PS33 har fler skär, vilket är en fördel på grund av större överlappning av skären. Dessutom är dessa skär tre gånger mer motståndskraftiga än HSS-skären på den andra maskinen, som bara kan roteras en gång och inte tre gånger som de i PS33. Sammanfattningsvis håller HSS-skären i den andra maskinen upp till sex gånger mindre. Planhyveln PS33 med spiralskärande kutter drar fördel av halva överlappningen av skären, vilket ökar den totala livslängden för knivarna i PS33 med 50 %, vilket gör den nio gånger högre.

Det betyder att med HSS-skären som bara kan roteras en gång, för att uppnå samma livslängd som i PS33, skulle du behöva köpa nio uppsättningar av insatser, var och en innehåller 26 delar. Till ett pris av cirka 46kr  per HSS-insats, uppgår detta till en total kostnad på 10750 kr.

Varken hårdmetall- eller HSS-skär är slipbara, eftersom kostnaden för slipning ungefär motsvarar priset för ett nytt skär. Dessutom skulle skärpning minska deras dimensioner, vilket leder till otillräcklig överlappning, vilket skulle lämna märken på ytan.

---

Kvalitet på träts yta efter hyvling

Maskin 1

JET JWP-12 med tvåknivsskärhuvud

Den har en motor med en uteffekt på 1700 W och klipphuvudet roterar med en hastighet av 10 000 rpm. Både kraften och varvtalet är idealiska för denna maskin. Men eftersom hyvelstålen är inställda i 90° vinkel mot materialmatningen, griper stålet alltid i träet längs hela dess längd. Knivarna skapar ett betydande motstånd mot motorn, vilket begränsar det maximala avverkningen till 2,4 mm.

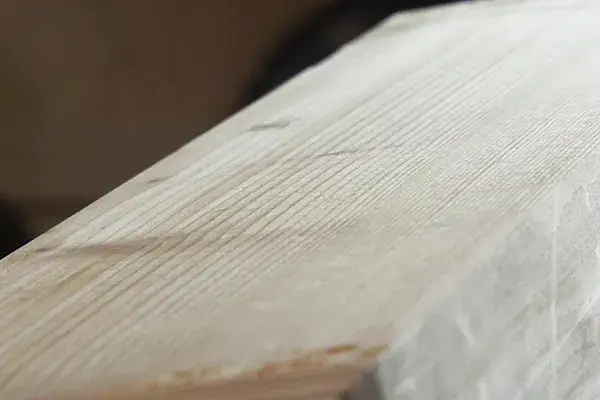

När man inspekterar arbetsstycket mot ljuset eller markerar träytan med en penna, syns både längsgående och tvärgående märken från hyvelstålen tydligt. Dessutom är kvistar i materialet något avhuggna. Ett arbetsstycke som hyvlats på detta sätt kräver efterbearbetning eller fyllning av kvistarna och bör slipas minst en gång.

Planhyvel 1800 W med traditionellt spiralformigt skärhuvud

Den andra maskinen har en uteffekt på 1800 W, vilket är 100 W högre än JET-maskinen, och samma skärhuvudhastighet på 10 000 RPM. Dess skär är inte anordnade i en spiral utan är vinkelräta mot matningsaxeln. Även om fyra skär griper in i träet, gör inte alla det samtidigt, vilket minskar motståndet mot motorn. kvistar blir dock fortfarande flisade och det finns synliga märken som lämnas efter skären på arbetsstycket.

Arbetsstycken som hyvlats med denna maskin behöver också efterbearbetas eller fyllas och bör slipas minst en gång till.



Maskin 3

IGM PS33 med spiralformad kutter

IGM PS33 har samma motoreffekt som den andra maskinen, vid 1800 W, men har 1000 färre varv per minut, med en hastighet på 9000 varv per minut. Det är den enda testade maskinen som har skär anordnade i en spiral, vinklade mot axeln. Detta ger betydande fördelar i den hyvlade ytans kvalité, vilket kompenserar för den lägre skärhastigheten.

Den resulterande ytan på arbetsstycket som hyvlas på denna maskin är helt slät, med knutar snyggt skurna och inte flisade. Detta tack vare skärens spiralarrangemang, deras rundade form och överlappningen av skären. Skären på spiralskärhuvudet griper gradvis in i materialet. Detta minskar motståndet avsevärt, vilket möjliggör upp till 3,2 mm avverkning.



Den resulterande ytan på brädorna som hyvlas på denna maskin är helt slät, med kvistar snyggt skurna och inte flisade. Detta tack vare skärens spiralarrangemang, deras rundade form och överlappningen av skären. skären på spiralskärhuvudet griper gradvis in i materialet. Detta minskar inte bara motståndet mot motorn avsevärt utan minskar också främst motståndet mot träfibrerna, som inte klipps av som med vinkelräta knivar utan skärs gradvis. Som ett resultat kan denna maskin uppnå en materialborttagning på upp till 3,2 mm.

Ju mer motståndet hos knivarna mot materialet minskar, desto bättre kvalitet på finishen, och desto vassare kommer skären att vara  längre. Detta tar vi dock inte med i de tidigare beräkningarna.



























Bullermätning

Det sägs ofta att spiralformade skärhuvuden är väldigt tysta jämfört med traditionellea kuttrar. Därför bestämde vi oss för att underbygga detta påstående genom att mäta den akustiska belastningen för de tre testade maskinerna med hjälp av en digital ljudnivåmätare. Även om maskinens ljudnivå inte påverkar kvaliteten på träbearbetningen, påverkar den avsevärt komforten under arbetet.

Vi utförde bullertestning på tomgång, vilket är standardproceduren för att mäta maskiners akustiska prestanda. Varje maskin mättes i 10 sekunder efter att ha slagits på, och de uppmätta kontinuerliga värdena beräknades sedan.



Den tystaste maskinen var alltså PS33, följt av maskinen med HSS spiralsnitt, och på tredje plats kom JET-maskinen med traditionell kutter.

Det finns en skillnad i ljudbelastningen som genereras under rotationen av det spiralformade skärhuvudet jämfört med knivhuvudet. Medan spiralkutterhuvudet driver ut luft genom spår, fångas en viss mängd luft i utrymmet för insexnyckeln på skäret, som sedan skjuts framåt under rotation och tvingas vinkelrätt mot axeln. När denna luft träffar ett hinder skapar den buller.

Man kan se att båda maskinerna med spiralformade skärhuvuden har nästan samma ljudnivå, som är cirka 5-6 dB lägre än den för maskinen med den traditionella skärhuvuden. Men i praktiken är ljudet från alla tre maskinerna väldigt lika. Därför, även när det gäller den minst bullriga maskinen, kan användningen av hörselskydd inte förbises.

Ljudnivåerna för alla hyvlar av denna typ är ganska lika eftersom den huvudsakliga ljudkällan är kolmotorn. Borstlösa motorer av denna effekt och storlek tillverkas ännu inte. Men om det vore en klassisk hyvel eller en stor industriell hyvel med induktionsmotor skulle vi mäta värden upp till 20 % lägre med spiralformad skärhuvud.

---

I tabellen nedan hittar du en fullständig sammanfattning av resultaten av de enskilda testerna och mätningarna. Från de tillhandahållna uppgifterna är det tydligt att den absoluta vinnaren är bänkplanhyveln IGM PS33 med ett innovativt spiralformigt skärhuvud , som inte bara har den bästa kvaliteten på arbetsstyckets bearbetning och skärdjupet, utan också har den längsta livslängden och den lägsta driftskostnader. Bullermässigt är det något, men vinner ändå.





















Denna test är utförd av IGM Tools & Machinery och översatt av SweDendro och Google
